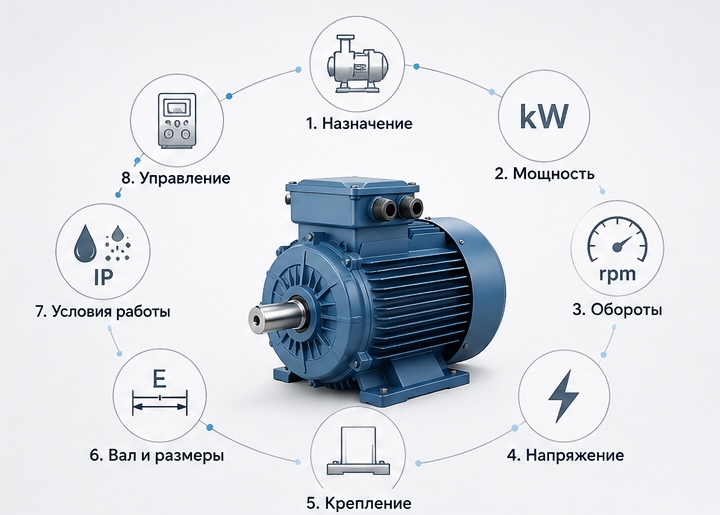

Чтобы правильно подобрать промышленный трёхфазный электродвигатель, нужно определить основные параметры: назначение, мощность, обороты, напряжение, способ крепления, размеры и вал, условия эксплуатации, а также способ запуска и регулирования.

Если двигатель подбирается на замену, проще всего начать с фотографии шильдика старого двигателя. По ней можно определить большую часть необходимых характеристик. Если шильдик не сохранился или не читается, понадобятся фотографии, основные размеры двигателя и информация о механизме, который он приводит.

Перед заказом или заменой двигателя зафиксируйте исходные данные. Они помогут быстро проверить совместимость модели и избежать ошибок при монтаже.

Электродвигатель выбирают не только по мощности. Для совместимости с оборудованием одновременно проверяют назначение привода, частоту вращения, напряжение, монтажное исполнение, размеры вала и условия работы.

Мощность указывают в киловаттах. При замене исправно работавшего двигателя обычно начинают с той же номинальной мощности. Для нового привода мощность выбирают по нагрузке и требуемому моменту. Двигатель значительно большей мощности без расчёта ставить не следует: нужно проверить ток, пуск и совместимость с оборудованием.

Для сети 50 Гц распространены двигатели на 3000, 1500, 1000 и 750 об/мин. Фактические обороты немного ниже синхронных из-за скольжения. При замене обязательно сверяйте обороты: двигатель 5,5 кВт на 1500 об/мин нельзя автоматически заменить моделью на 3000 об/мин.

Перед заказом проверьте напряжение сети, частоту и обозначения на шильдике двигателя. Наиболее часто встречаются 220/380 В, 230/400 В и 380/660 В. Схема соединения обмоток должна соответствовать питающей сети и способу запуска.

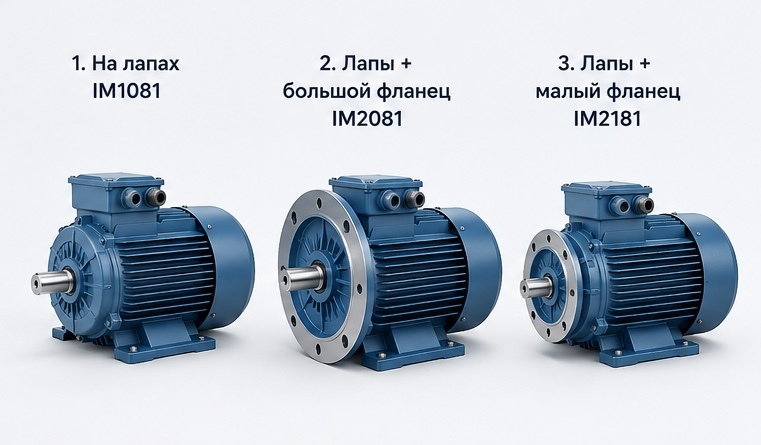

Проверьте, как двигатель крепится к оборудованию. IM1081 — исполнение на лапах, IM2081 — лапы с большим фланцем, IM2181 — лапы с малым фланцем, IM3081 — фланцевое исполнение без лап. При замене сравнивают не только обозначение, но и фактические присоединительные размеры.

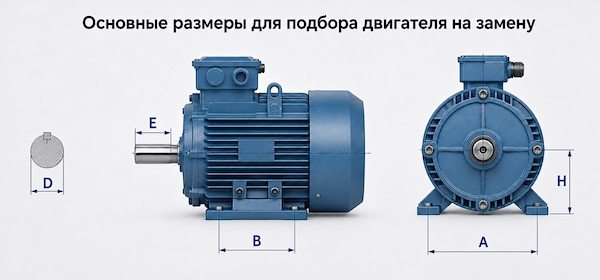

При замене двигателя сравните высоту оси вращения H, диаметр D и вылет E рабочего конца вала, а также расстояния A и B между крепёжными отверстиями. Для фланцевого исполнения дополнительно проверяют диаметр и отверстия фланца. Одной высоты оси недостаточно — важны все установочные размеры.

Учитывайте пыль, влагу, температуру и режим работы. Для общепромышленных приводов часто применяется S1, а для частых пусков, торможений и подъёмных механизмов нужны дополнительные расчёты. Если требуется плавный разгон или регулирование скорости, рекомендуем задуматься об спользовании УПП или частотного преобразователя.

Нужен быстрый подбор? → Подобрать электродвигатель

Сделайте чёткую фотографию шильдика, чтобы читались модель, мощность, обороты и напряжение. Дополнительно сфотографируйте двигатель целиком и место крепления. Если шильдик отсутствует, пришлите несколько фото двигателя и размеры вала, высоту оси, крепления и фланца. По этим данным проверим характеристики и подберём подходящий вариант.

В каталоге встречаются электродвигатели АИР и АИС. При замене важнее проверить мощность, обороты, высоту оси, вал и крепление, чем ориентироваться только на название серии. Одинаковые по мощности модели могут иметь разные присоединительные размеры, поэтому подбирайте двигатель по техническим параметрам. Каталог: https://emtrs.ru/electrodvigateli-air-ais

1. Выбирать только по мощности, не сверять обороты.
2. Не измерять диаметр и длину вала.
3. Не учитывать монтажное исполнение.
4. Не учитывать частоту пусков и режим .
5. Игнорировать пыль, влагу и температуру.

Как подобрать электродвигатель? Для подбора нужны мощность, частота вращения, напряжение, монтажное исполнение, диаметр и высота оси вала. При замене также учитываем габарит и присоединительные размеры.

Можно ли подобрать аналог старого двигателя? Да. Отправьте фото шильдика и самого двигателя — проверим характеристики и совместимость.

Как выбрать 1500 или 3000 об/мин? Обороты определяются требованиями механизма; эти варианты нельзя считать взаимозаменяемыми автоматически.

Чем отличаются лапы и фланец? Лапы крепятся к основанию, фланец — к механизму. Исполнение с лапами и фланцем выбирают по фактическим размерам.

Можно ли подобрать двигатель по фото? Да, пришлите фото шильдика, двигателя целиком и места крепления.

Пришлите фото шильдика, старого двигателя или известные параметры. Подберём подходящий вариант по мощности, оборотам, валу и креплению.
